智能化樓宇工程門禁如何接線?


不少朋友一直問到關于智能化樓宇工程門禁如何接線?我們一起再詳細總結下。

一、門禁接線方式

一般門禁系統配置:門禁主機、門禁電源、電控鎖、出門按鈕。

微信圖片_20210708155325

接線方式:

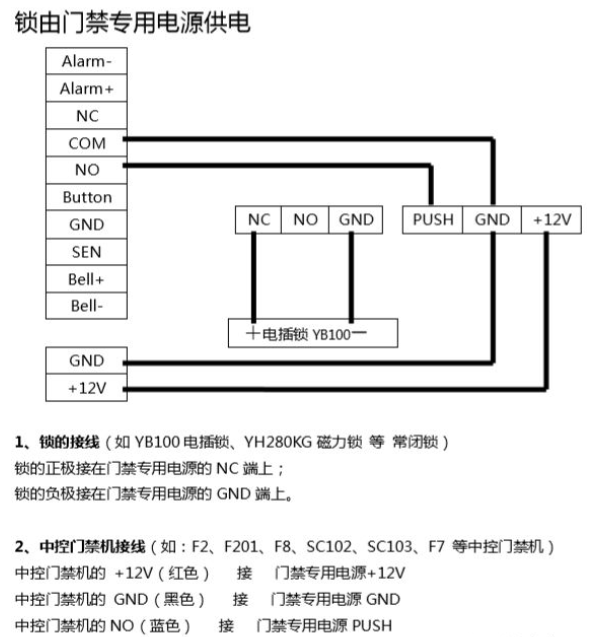

1、門禁主機上的+12V、GND端(門禁主機供電)接門禁電源的+12V、GND端。

微信圖片_20210708155513


2、電控鎖正端接門禁電源的NO或NC端(視常開鎖、常閉鎖而定);通常是接到NC端(通電開鎖,斷電關鎖)。電控鎖負端接門禁電源的GND端。

3、門禁主機上的PUSH端(開信號)接門禁電源的PUSH端。門禁主機上開門信號標是NO、NC的,通常接NO端至接門禁電源的PUSH端。

4、另一端接出門按鈕的話,出門按鈕的2根線接到門禁主機的出門按鈕端;或者是接入到門禁電源的PUSH端和GND端。

5、另一端接讀卡器的話,讀卡器連線接入門禁主機的對應信號端(一般接4個端子:12V、GND、DATA0、DATA1)。

微信圖片_20210708155650

如需要聯網的話,還要接入RS485線(RS485通訊方式)或網線(TCP/IP通訊方式)與門禁主機連接,另一端和電腦連接,RS485線(2芯屏蔽線)還需要接入串口轉RS485轉換器與電腦主機串口連接;網線與電腦網卡網口連接。

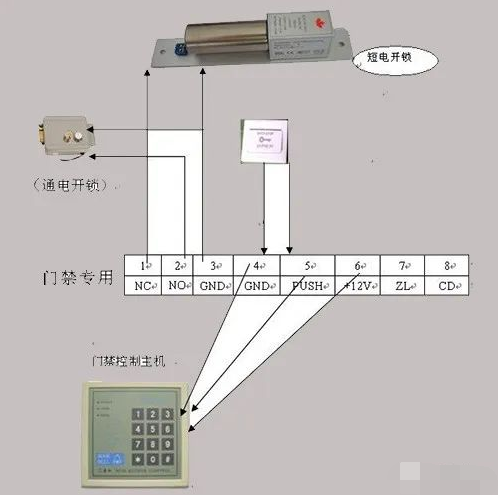

二、舉例:中控門禁機接線示意圖

微信圖片_20210708160057

微信圖片_20210708160105
